“我將為您帶來UL2468并排線全面深入的解析，涵蓋其定義、結構、性能參數、及質量鑒別等方面?！?/span>

(勝牌工業線纜品質負責人  高明付）

本文旨在為相關行業的采購人員、工程師、技術人員提供關于EV低煙無鹵線系統且專業的知識體系，助力行業人員實現從材料選擇到工程落地的全流程科學決策。EV低煙無鹵線作為第三代環保線纜技術，其"低煙、無鹵、阻燃"的核心特性，已成為新能源汽車、儲能等高端領域的強制標準。本文將系統介紹其定義、結構、性能及鑒別方法等，為行業應用提供參考。

一、引言：UL2468并排線的行業地位

隨著2025年全球電子制造業向智能化、小型化方向加速發展，智能家居、新能源汽車、工業自動化等領域?qū)Ω呙芏?、高性能?nèi)部連接線的需求顯著上升。UL2468并排線因其符合UL安全認證、具備良好的柔韌性和布線靈活性，成為消費電子（如顯示設備、LED照明）和工業控制系統中的主流線材之一。其高性價比和穩定性能，使其在全球電子連接解決方案中占據重要地位。

二、UL認證標準解析

UL認證是產品安全性的權威保障，UL2468并排線必須滿足以下核心標準要求：

• 基礎標準：

  UL 758-2022（電子線材標準）

    UL 1581-2023（絕緣材料測試標準）

• 阻燃性能：

    通過UL VW-1及CSA FT1垂直阻燃測試等級要求。

• 環保合規性：

    符合RoHS指令，限制鉛、鎘、汞等有害物質使用

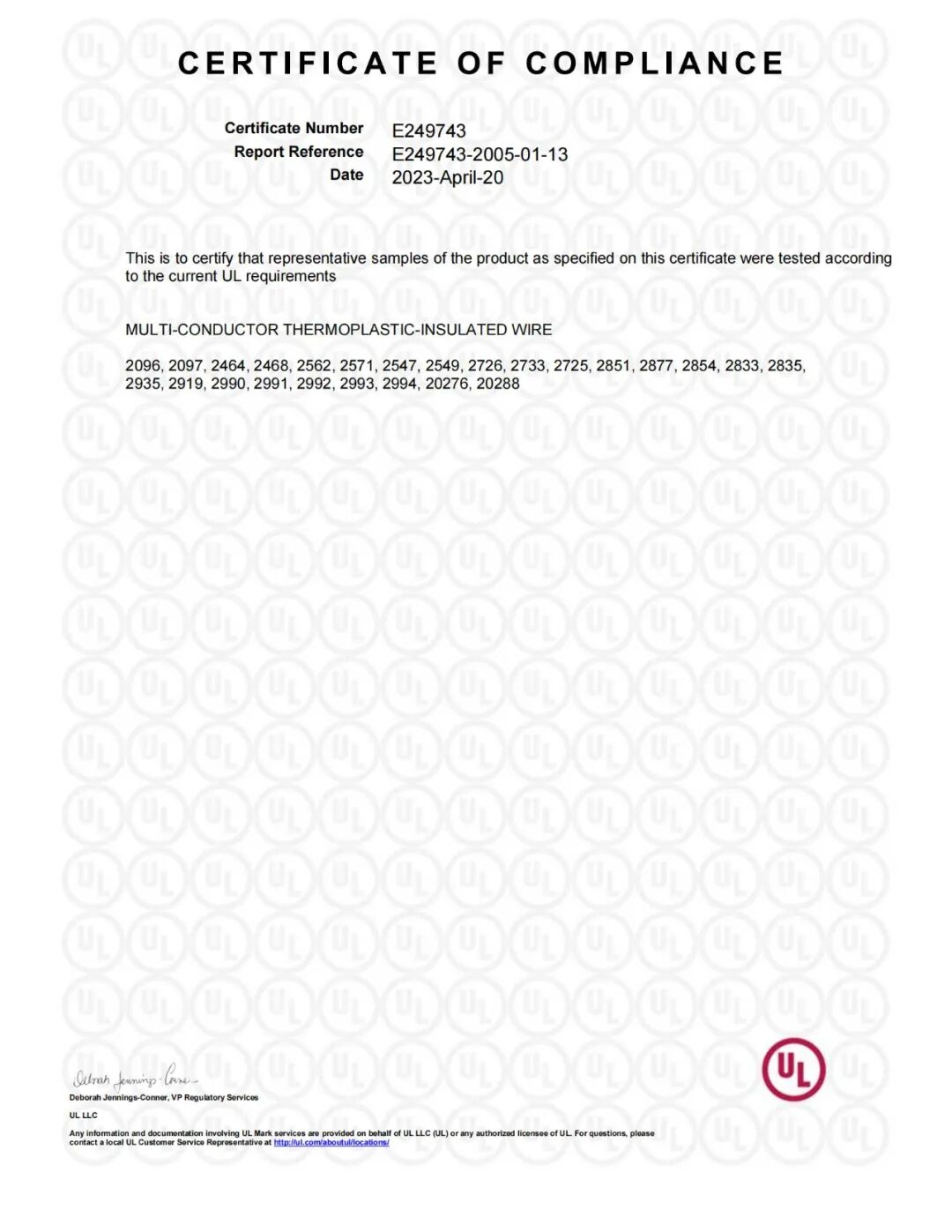

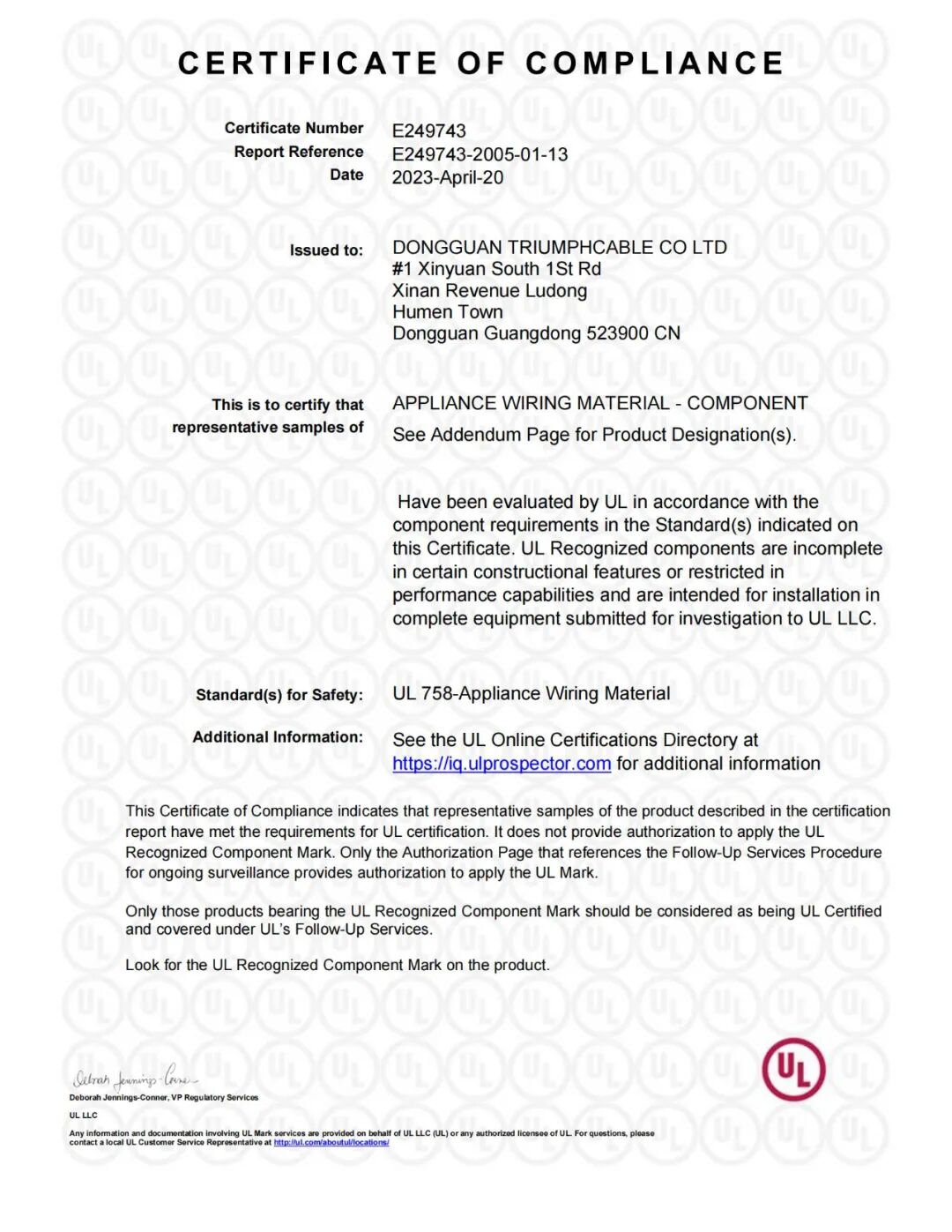

• 認證標識核查方法：

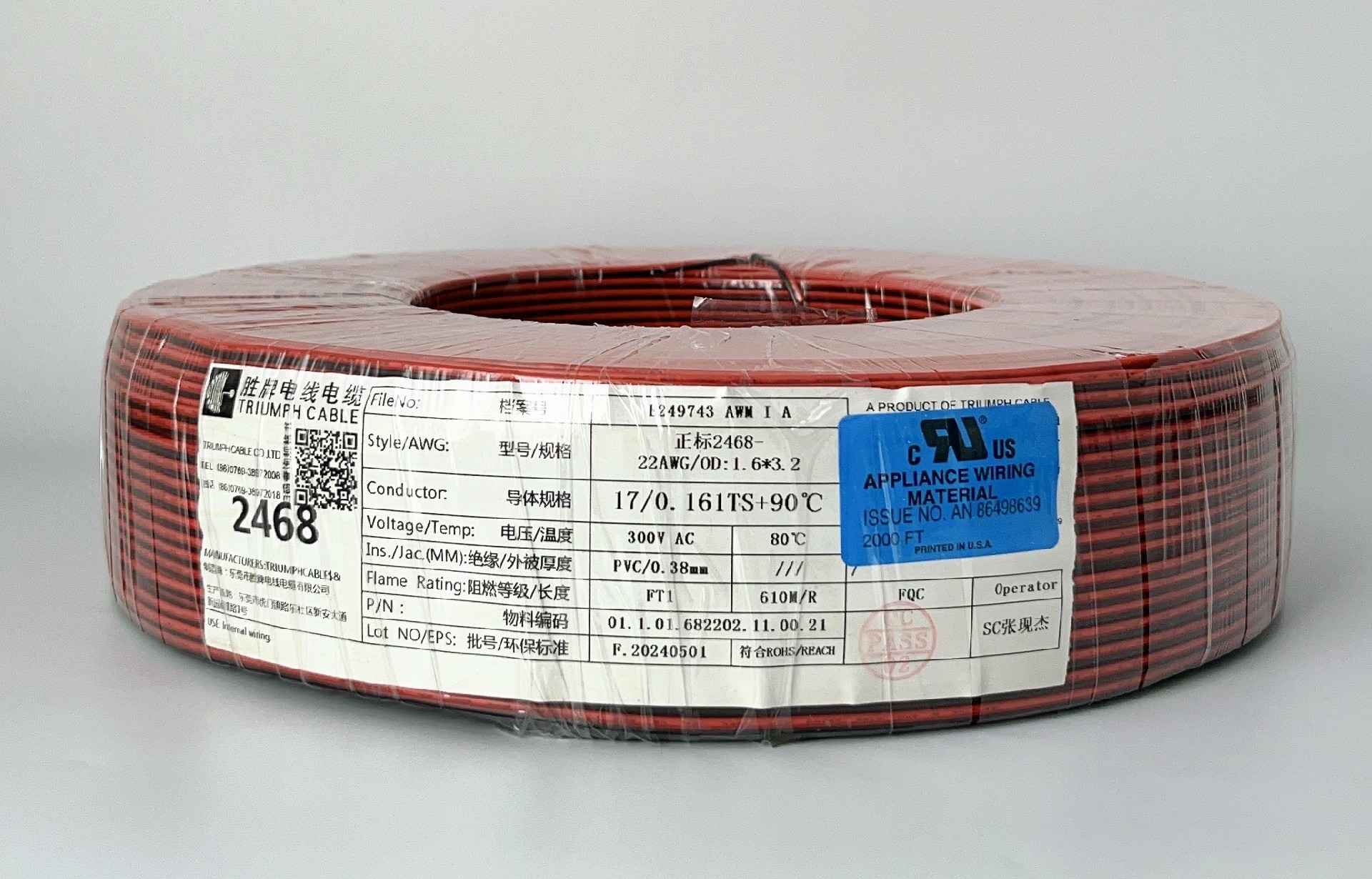

    正規UL2468線纜應印有：UL Logo、E-number（唯一認證編號）、規格信息（如“UL2468 24AWG”）

    建議通過UL官網的“Product iQ?”系統驗證認證狀態，防止采購假冒產品

三、命名規則與結構特點

1. 命名含義解讀

• “UL2468”：表示線材所遵循的UL Style編號。

• “24AWG”：表示美制線規，數字越小導體越粗（常見規格包括28/26/24/22/20AWG）

• 顏色標識：

紅黑雙色線→ 專用于電源線路（直流系統中紅色常標識正極，黑色為負極），導體多采用鍍錫銅材質以提升導電穩定性。

藍白雙色線→ 標識信號傳輸線路（如數據通信、傳感器信號傳輸?shù)龋瑑?yōu)化抗干擾性能，適用于低電壓精密場景。

黑白雙色線→ 作為通用功能線（兼容接地線、中性線或備用線路），兼具靈活性與多場景適應性。

通過顏色區分可提升布線效率30%以上，并顯著降低維護誤操作風險（如混色導致的短路事故）。

2. 導體結構

材料選擇：多采用高純度無氧銅做導體，表面鍍錫抗氧化性更強在相同截面積與長度條件下，其導體電阻相對較低，適用于惡劣環境。

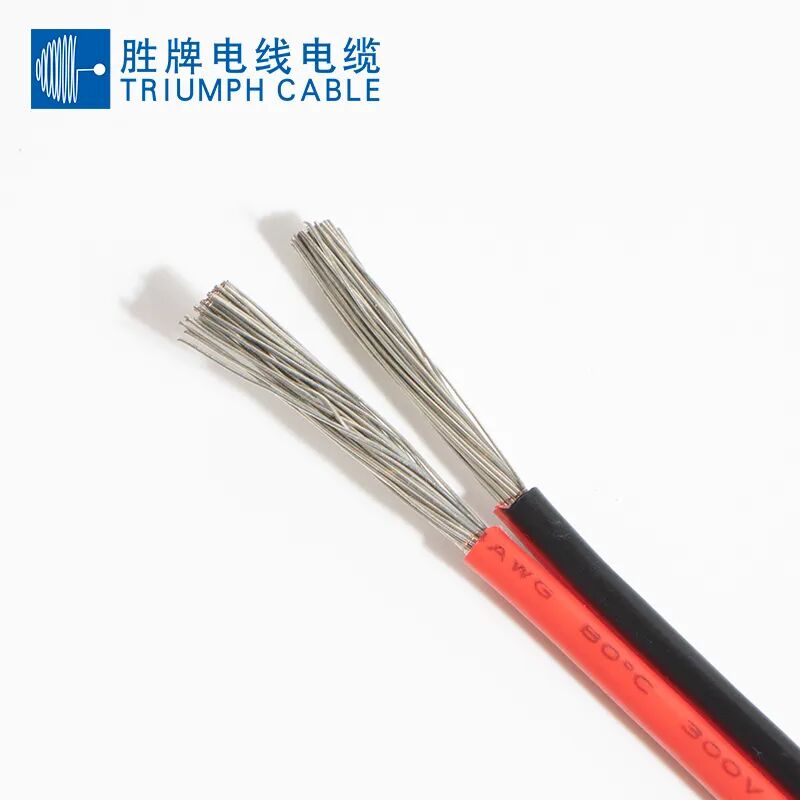

結構工藝：多股絞合銅絲（如24AWG常用7×0.203mm結構），增強柔韌性與耐疲勞性。

鑒別要點：

• 鍍錫銅截面應呈淺紫紅色，若為白色則可能為鋁芯假冒產品。

• 剝開導體應為多股細絲，單根銅線多為劣質線材。

3. 絕緣結構

材質：常用PVC（耐溫80℃）、環保型PVC。

物理特性：外徑約1.32mm；線間距0.15mm（確保高密度布線）；表面光滑無顆粒，絕緣厚度均勻（標準約為0.45mm）。

四、性能參數分析

1.額定電壓與耐壓性能：

UL2468并排線的額定電壓為300V，適用于中低壓電氣系統，如LED照明、工業控制信號線、消費類電子設備內部連接。

2.工作溫度范圍（-30℃~+80℃）：

• UL2468線材設計可在-30℃的低溫環境下保持柔韌性和絕緣性能，適用于戶外LED顯示屏、寒冷地區的工業設備。

• 最高長期工作溫度為80℃，若需在更高溫度環境中使用，建議選用耐高溫硅膠線（如UL3135等線材）。

3.機械性能：

• 6倍OD(短邊）彎曲壽命≥5000次，表明該線材具備良好的柔韌性和抗疲勞性，適合用于打印機、機械臂等動態部件連接。

• 絕緣層具有良好的抗拉伸和抗撕裂能力，確保線材在安裝和使用過程中不易破損。







五、質量鑒別四步法

1. 結構檢測

• 剝開絕緣層，觀察導體是否為多股絞合線，避免單根銅絲線材。

• 使用卡尺測量線間距是否為標準0.15mm，線芯間距均勻是工藝穩定的重要指標。




2. 認證真實性核查

核對線身印刷的UL E-number與供應商提供的UL認證是否一致(如導體規格、絕緣材料、測試結果等)

3. 材料性能測試

阻燃測試是確保電線在火災風險下安全性能的核心環節，目的是評估電線在遇火時的燃燒特性（如燃燒速度、自熄能力、滴落物引燃風險等），以延緩火勢蔓延、降低安全隱患。

UL2468 阻燃測試：

Cable flame

VW-1垂直燃燒測試

測試條件：

① 供火時間:15 秒;② 供火次數:5 次;③ 火焰高度:125±10mm;④內焰高度:40+2mm。

判定標準：

①燃燒滴落物不可引燃底部棉花；

② 每次火焰施放后，試件不得持續燃燒超過60 秒；

③ 指示旗碳化和燒烤不得超過25%。

環保檢測：

• 要求供應商提供SGS材質報告，確認銅材純度及PVC環保性。

• 推薦認證工廠：優先選擇通過ISO9001質量管理體系和UL WTDP（目擊測試計劃）的制造商。










六、應用場景與選型建議

1. 推薦應用領域

• 高密度布線需求：儀器儀表、PCB板間連接 ; LED顯示屏、智能家電控制板。

• 動態彎曲環境：打印機打印頭、機械臂線束；自動化設備內部運動部件連接。

2. 選型避坑指南

• 溫度限制：不建議用于超過80℃的高溫環境（如汽車引擎艙），應選用耐高溫硅膠線（如UL3135）。

• 定制建議：市面多為偶數芯線（如2/4/6/8芯），奇數芯線（如3/5/7芯）需特殊定制。

• 線徑選擇：根據電流負荷選擇AWG規格，24AWG適用于中等電流場景，20AWG適用于高電流傳輸。







七、結論

UL2468并排線不僅是一種標準化的電子連接解決方案，更是一種保障設備長期穩定運行的重要組件。其核心優勢體現在：

• 標準化生產流程：確保每批次線材性能一致性

• 可追溯性強：通過UL認證與工廠審核，保障產品質量來源

• 高可靠性與柔韌性：適應復雜布線和動態應用環境

• 環保合規：滿足RoHS、REACH等國際標準，適用于出口產品

對于采購人員而言，應重點關注認證文件的真實性與材質報告的完整性；對于工程師和技術人員，則需結合實際使用環境與電氣參數，科學選型。選擇真正合規的UL2468線材，不僅能降低設備故障率，更能顯著延長產品生命周期，提升整體系統穩定性與安全性。
