“我將為您帶來EV低煙無鹵線全面深入的解析，涵蓋其定義、結構、執行標準、性能參數、及質量鑒別等方面?！?/span>

(勝牌工業線纜品質負責人  高明付）

本文旨在為相關行業的采購人員、工程師、技術人員提供關于EV低煙無鹵線系統且專業的知識體系，助力行業人員實現從材料選擇到工程落地的全流程科學決策。EV低煙無鹵線作為第三代環保線纜技術，其"低煙、無鹵、阻燃"的核心特性，已成為新能源汽車、儲能等高端領域的強制標準。本文將系統介紹其定義、結構、性能及鑒別方法等，為行業應用提供參考。

一、引言

EV低煙無鹵線是專為新能源汽車及電動交通設備設計的環保型絕緣導線，其核心優勢在于絕緣層材料不含鹵素，從材料源頭確保燃燒時不釋放有毒氣體且煙霧濃度極低。通過特殊工藝處理，該產品實現了阻燃、低煙、無鹵三大關鍵性能的統一，在新能源汽車電池系統、電機控制器等高風險場景中，能為人員疏散爭取寶貴時間，并有效降低設備在意外情況下的損壞風險。

二、EV低煙無鹵線的定義與命名規則

• 核心定義：指不含鹵素（F、Cl、Br等）及鉛、鎘等環境有害物質，燃燒時不釋放有毒煙霧的環保型電線。其鹵素含量需≤50PPM，燃燒后鹵化氫氣體<100PPM，透光率≥60%，滿足PREN14582、EN5067-2-1等國際標準。

• 命名規則：國內通常以“WDZ”（無鹵低煙阻燃）為前綴，如WDZ-RYY型軟電纜；歐盟標準中常用“Halogen-free”標識，汽車行業則可能包含“EV”特定應用代碼。

三、EV低煙無鹵線的結構特點

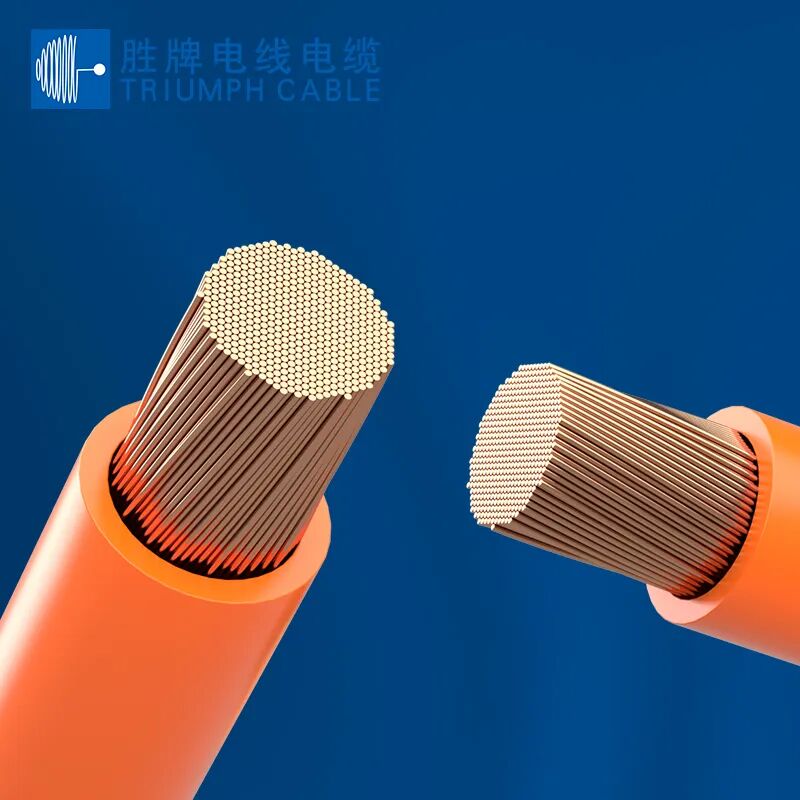

3.1導體結構

EV低煙無鹵線的導體是電流傳輸?shù)暮诵妮d體，其結構設計需兼顧導電性能與車輛布線的機械需求：主流采用高純度無氧銅（純度≥99.97%），部分高端場景使用鍍錫銅或鍍銀銅，可提升耐腐蝕性和抗氧化能力，滿足EV長期高負荷運行需求。

3.2絕緣層

EV低煙無鹵線的絕緣層主要采用XLPE（交聯聚乙烯）材質,通過化學或物理方式使聚乙烯分子形成三維網狀結構，顯著提升耐熱性、機械強度和絕緣性能。常規耐受105℃（如UL3385系列），部分高壓型號可達125℃（如EV高壓連接線）。而XLPO（交聯聚烯烴）是XLPE的改良版，柔韌性更優，耐候性更強，常用于船舶、軌道交通等極端環境。

3.3屏蔽層

EV低煙無鹵線的屏蔽層設計根據是否需要抗電磁干擾（EMC）分為兩類，直接影響車輛電子系統的穩定性。

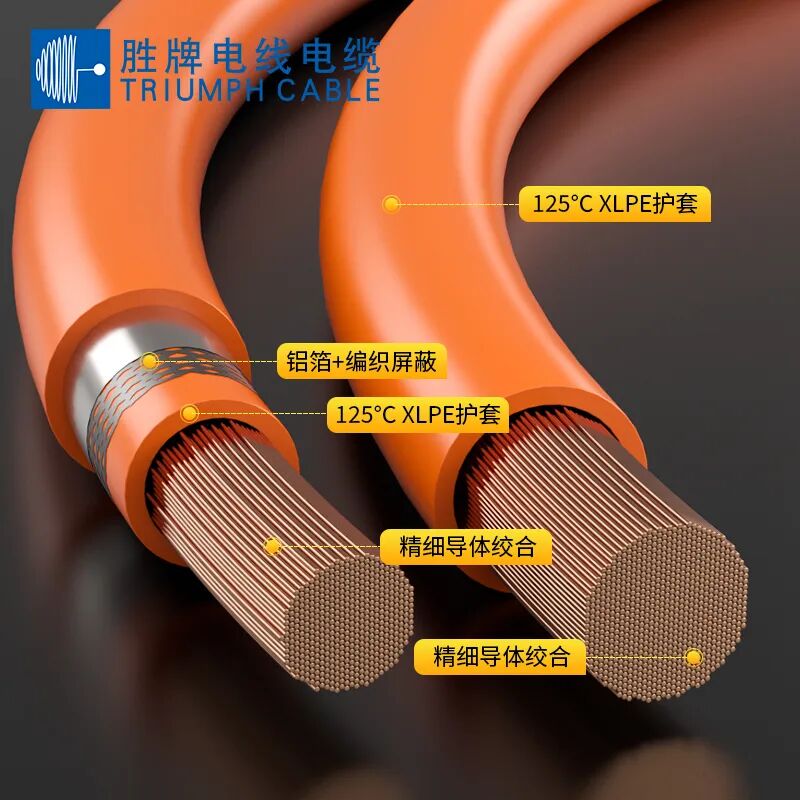

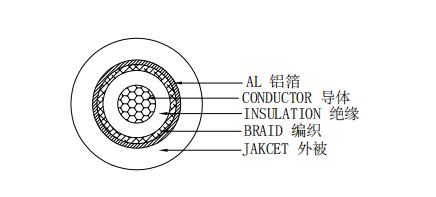

3.3.1 有屏蔽層結構

• 結構形式：

    銅絲編織屏蔽：覆蓋率≥85%，具備雙向電磁屏蔽能力（對內抑制信號泄露，對外抵御外界干擾），適用于車載雷達、自動駕駛傳感器等高精密信號傳輸。

• 鋁箔+銅絲復合屏蔽：鋁箔提供全包裹性屏蔽，銅絲增強機械強度，可將EMC干擾衰減量提升至40-60dB，滿足ISO 11452電磁兼容標準。




• 機械防護：屏蔽層可緩沖外部擠壓、摩擦對絕緣層的損傷，提升電纜使用壽命20%-30%；




• 接地功能：通過屏蔽層接地，快速導出靜電（靜電衰減時間＜1s），避免火花引燃低煙無鹵材料。

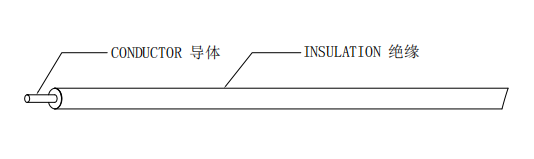

3.3.2 無屏蔽層結構

• 性能特點：省去屏蔽層后重量降低15%-20%，成本減少10%-15%，適用于車載低壓照明、非精密控制線路（如車窗升降電機）；

• 局限性：無電磁屏蔽能力，易受外界EMC干擾（如電機、逆變器產生的高頻噪聲），可能導致信號傳輸誤碼率上升；抗機械損傷能力較弱，需配合額外穿管保護敷設。




3.4關鍵工藝

輻照交聯技術：通過高能電子束改性，使分子鏈形成三維網狀結構，抗張強度提升至1.2Kgf/mm2以上，優于傳統PVC電線（1.05Kgf/mm2）。

阻水設計：絕緣層與護套間增設阻水層，適用于EV電池包等高濕環境。

四、核心性能參數指標

4.1 電氣性能

• 額定電壓：600V/1000V/1500V三個等級，新能源汽車高壓系統多選用1500V規格。

• 絕緣電阻：常態下≥100MΩ·km，浸水后≥10MΩ·km。

• 擊穿強度：≥25kV/mm（20℃條件下）。




4.2 環境適應參數

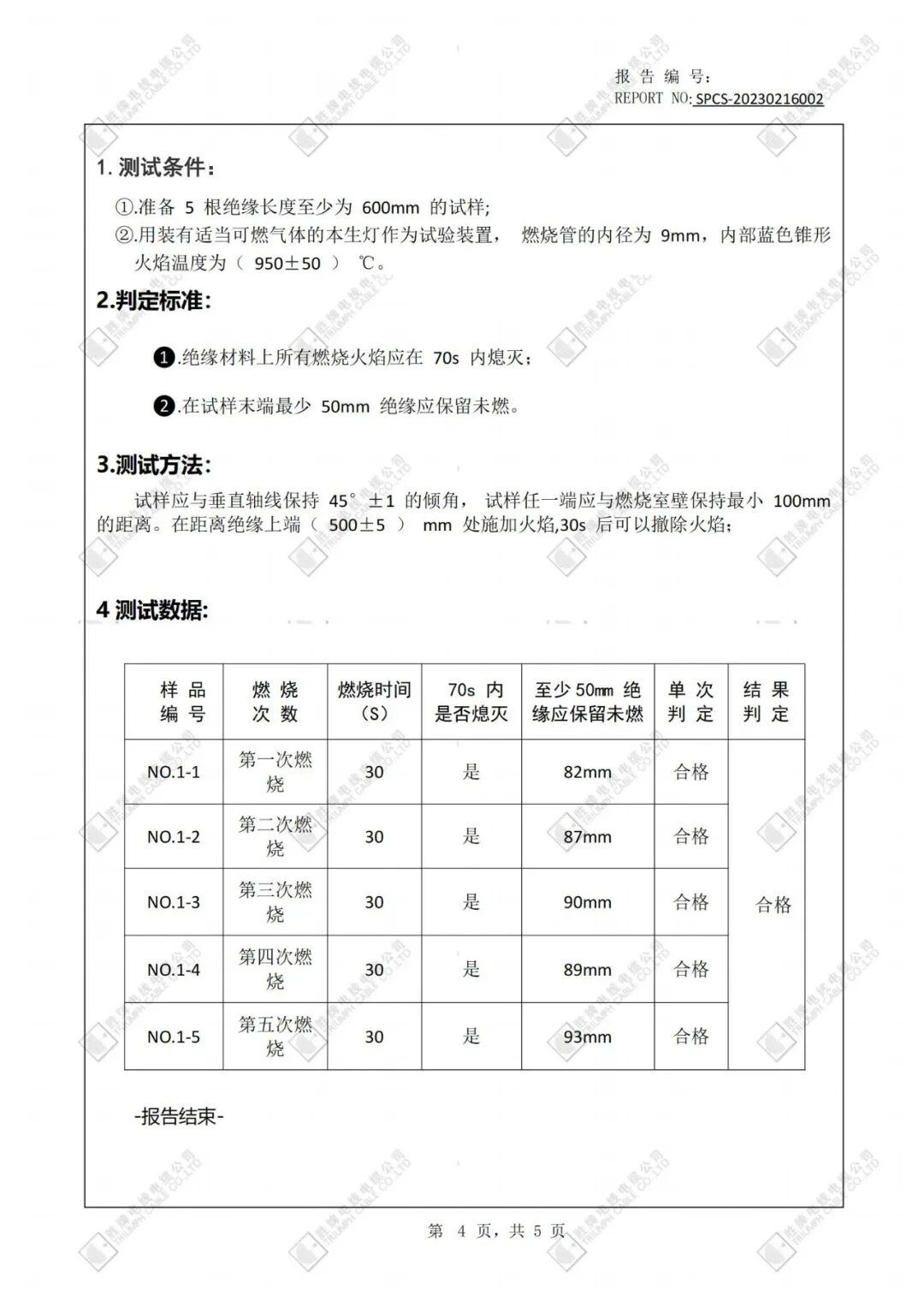

4.3 阻燃測試

• 測試條件：

① 準備5 根絕緣長度至少為600mm 的試樣;

② 用裝有適當可燃?xì)怏w的本生燈作為試驗裝置，燃燒管的內徑為9mm，內部藍色錐形火焰溫度為（950±50 ）℃。

• 判定標準：

①.絕緣材料上所有燃燒火焰應在70s 內熄滅；

②.在試樣末端最少50mm 絕緣應保留未燃。

• 測試方法：

試樣應與垂直軸線保持45°±1 的傾角，試樣任一端應與燃燒室壁保持最小100mm 的距離。在距離絕緣上端（500±5 ）mm 處施加火焰,30s 后可以撤除火焰。

五、應用領域

• 新能源汽車：電池組連接線、電機控制線，滿足-40℃~125℃寬溫環境需求。

• 軌道交通：地鐵車廂布線，通過EN50399標準中火焰蔓延速度≤1.5m/s的嚴苛要求。

• 高端電子：無人機、充電樁內部配線，適應小彎曲半徑安裝（如彎曲半徑<5倍線纜直徑）。

• 建筑工程：醫院、數據中心等人員密集場所，替代傳統PVC電線以減少二次災害風險。

六、質量鑒別方法

• 標識核驗：表面需清晰標注，相關參數、型號規格、公司名稱，印字應不易擦除。

• 柔韌性檢查：彎折線纜50次后無裂紋，優質產品可承受直徑10倍的彎曲測試。

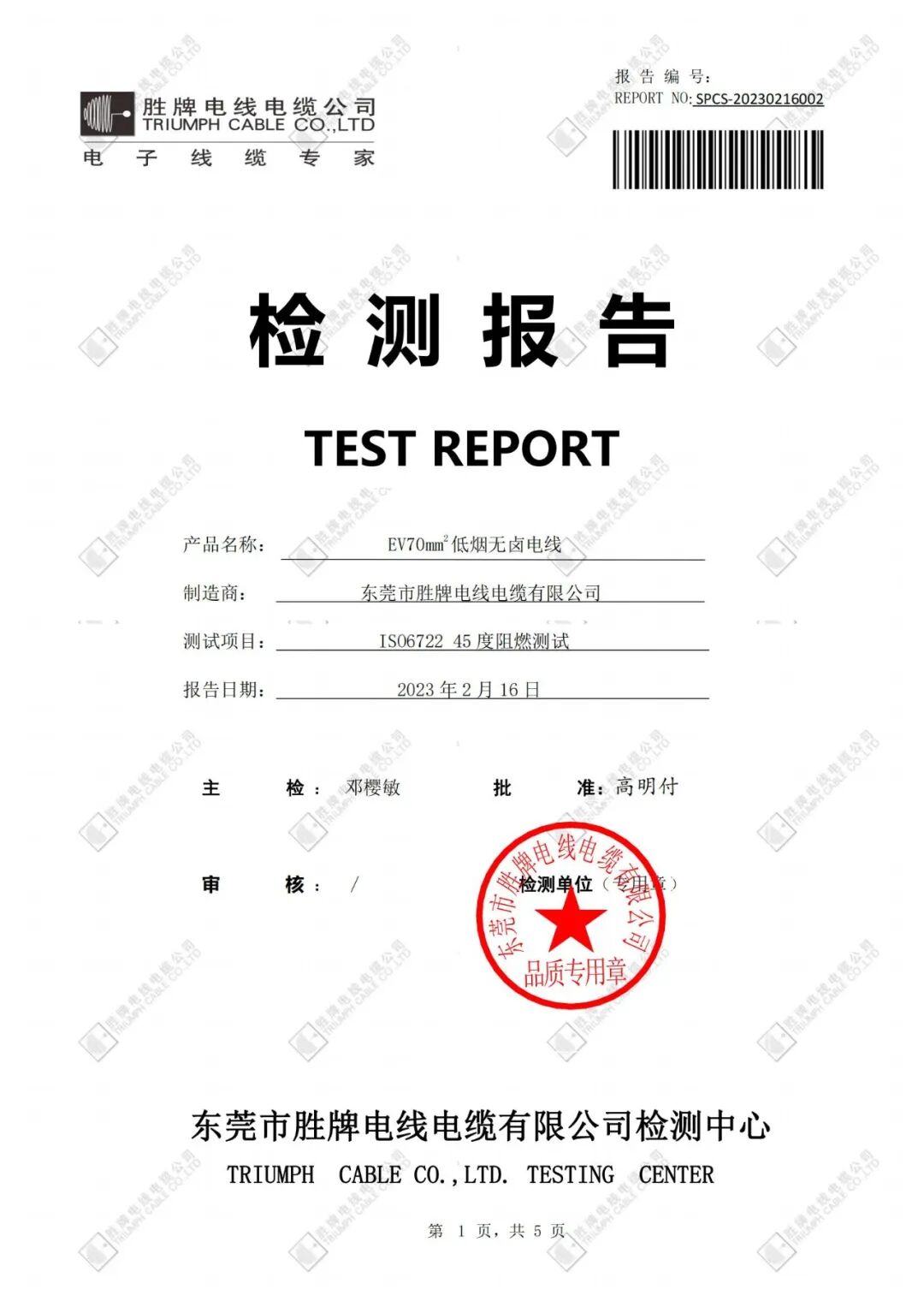

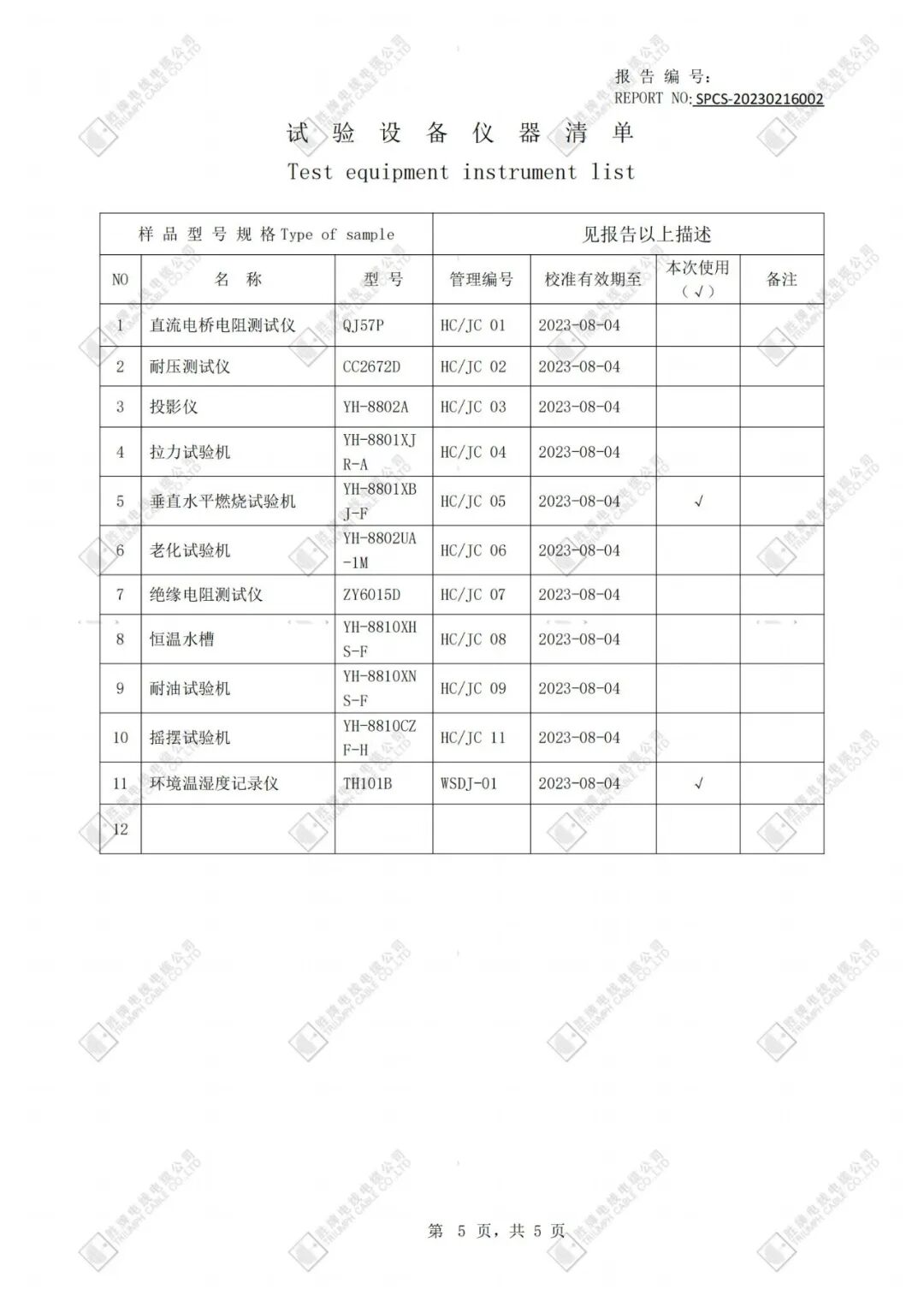

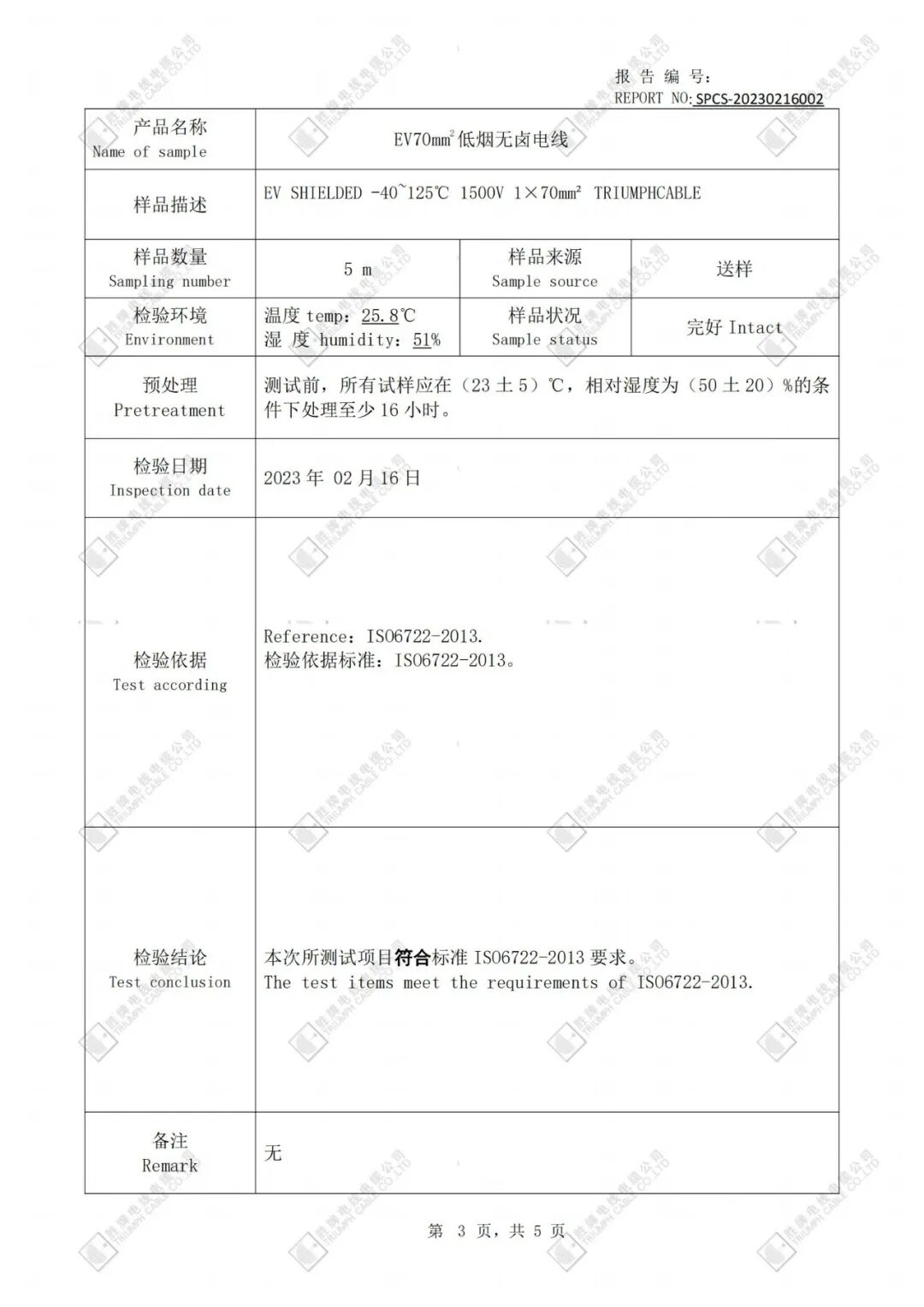

• 專業檢測：生產廠商應提供相關檢測報告，（如生產原材料、規格書、阻燃測試、鹵素含量檢測報告等）。

七、結論

EV低煙無鹵線通過材料科學與結構工程的創新融合，已構建起"安全-環保-耐用"三位一體的技術優勢。采購人員需重點關注材料認證（如UL 94 V-0、IEC 60332-3-24）與場景適配性，工程師則應建立"參數-性能-成本"的三角評估模型。隨著歐盟《新電池法規》（2027年實施）等政策加碼，無鹵化將成為線纜行業不可逆的技術方向，建議相關企業提前布局輻照交聯產線與生物基材料研發，以搶占新能源產業制高點。
